支持Bluetooth®LE、SIG MESH多功能的Bluetooth 5.2


产品特点

MKBL1搭载高性能低功耗32位处理器，具有256KB SPI NOR系统闪存，支持通用多协议SoC，Bluetooth®LE 2Mbps协议。
具有 11个可编程 GPIO 管脚、内置64KB SRAM，支持通过PWM/PDM/DMA/I2C/SPI/UART 等接口，满足各类物联网产品功能需求。


关键特性

• 高性能低功耗32位处理器&256KB系统闪存
• 64KB SRAM，睡眠模式下所有数据恒常保持
• 2.4 GHz收发器&低功耗蓝牙&蓝牙mech
• -20dBm至+10dBm发射功率
• 0.3uA@sleep(IO wake up only)
• AoA/AoD 方位测定&AES-128硬件加密
• PDM/I2C/SPI/UART/PWM/DMA
• 接收电流：8mA
• 发射电流：8.6mA

芯片
MKBL1

描述
Bluetooth 5.2、BLE、Bluetooth Mesh

CPU
高性能低功耗32位处理器

存储器
64KB SRAM,all programmable retention in sleep mode

支持的频段
2.4 GHz

支持的协议
Bluetooth 5.2

灵敏度
-97dBm@BLE 1Mbps data rate

发射功率
+10dBm

接收电流
8mA

发射电流
8.6mA

封装
TSSOP16

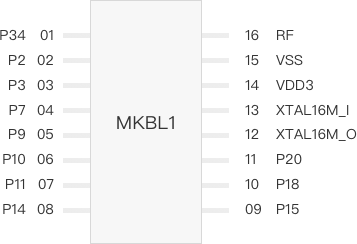

管脚布局

pin-img

管脚描述

Pin
Pin name
Description

1
P34
GPIO 34

2
P2
GPIO 2

3
P3
GPIO 3

4
P7
GPIO 7

5
P9
GPIO 9

6
P10
GPIO 10

7
P11\AIO_0
GPIO 11 \ ADC input 0

8
P14\AIO_3
GPIO 14 \ ADC input 3

9
P15\AIO_4
GPIO 15 \ ADC input 4 \ micbias output

10
P18\AIO_7
GPIO 18 \ ADC input 7 \ PGA negative input

11
P20\AIO_9
GPIO 20 \ ADC input 9 \ PGA positive input

12
XTAL16M_O
XTAL16M_O

13
XTAL16M_I
16MHz crystal input

14
VDD3
3.3V power supply

15
VSS
GND

16
RF
RF antenna
